Dimplex Wärmepumpe Sommer- / Automatikmodus mit Shelly Relais

Aus LHlab Wiki

Diese Anleitung beschreibt, wie ein Shelly-Relais verwendet werden kann, um den Sommerbetrieb einer Dimplex Wärmepumpe mit pCO5+ Steuerung über den Digitaleingang ID4 (N1/J5-ID4) zu aktivieren. Der Sommerbetrieb soll aktiv werden, wenn der Kontakt offen ist (kein Durchgang). Ist er geschlossen soll er in den vorausgewählten Modus, z.B. in den Automatikmodus, wechselnn.

Hintergrund

Der Eingang N1/J5-ID4 ist ein sogenannter Flex-Eingang (auch „Sperre Extern“). Über das Menü der Wärmepumpensteuerung kann diesem Eingang eine Funktion zugewiesen werden – z. B. Sommerbetrieb, Frostschutz oder Urlaub. Elektrisch wird der Eingang mit 24 V DC überwacht und reagiert auf einen potenzialfreien Kontakt.

Benötigte Materialien

 * N1/J5-ID4 → Digitaleingang
 * X3/G → Gemeinsame Masse

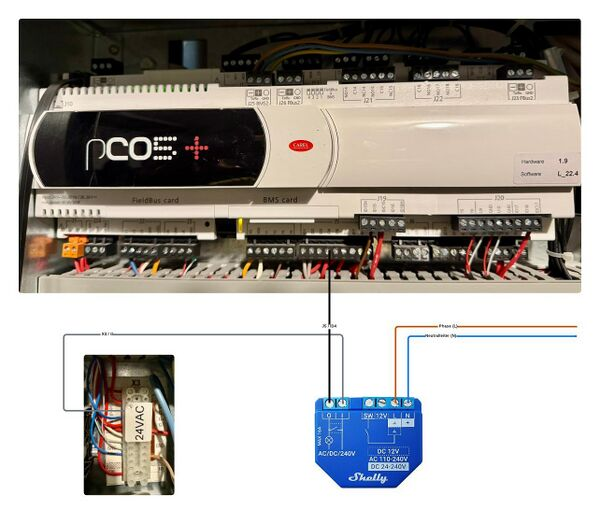

Anschlussplan

  • Der Shelly kann über die 230V Leitung der Wärmepumpe mit Strom versorgt werden, also N und L entsprechend anschließen.
  • Der Eingang I des Shelly wird mit X3/G verbunden.
  • Der Ausgang O wird mit N1/J5-ID4 verbunden.
  • Der Shelly schaltet den Kontakt zwischen I und O
Warnung Achtung – Arbeiten an elektrischen Anlagen!

Arbeiten an elektrischen Anlagen dürfen ausschließlich von
Elektrofachkräften oder unter deren Aufsicht durchgeführt werden.
Vor Beginn der Arbeiten sind alle aktiven Teile spannungsfrei zu schalten,
gegen Wiedereinschalten zu sichern und auf Spannungsfreiheit zu prüfen.

Funktionslogik

  • Kontakt offen (Relais AUS) → Sommerbetrieb aktiv
  • Kontakt geschlossen (Relais EIN) → Normalbetrieb / Automatik

Einstellung im Wärmepumpenmanager

  1. Am Bedienteil in das Installateur Menü gehen mittels Tastenkombination MENÜ + OK (3-5 Sekunden zusammen gedrückt halten)
  2. nun nach Einstellungen --> Anlage --> Flexeingang N1/J5-ID4
  3. Dort die Funktion Betriebsart Sommer BA Sommer auswählen.
    N1/J5-ID4 --> Sommer Modus
  4. Prüfen unter Installateur Menü --> Eingänge --> Sperre --> Extern, ob bei inaktivem Kontakt „offen“ angezeigt wird.
  5. Wenn der Shelly-Relaisausgang schaltet, sollte der Status auf „geschlossen“ wechseln.
    Eingang --> Sperre: Shelly Relais geschaltet

Shelly-Konfiguration

  • Betriebsmodus: Schalter (Switch)
  • Ausgangslogik: Relais schaltet aufgeschlossen bei Sommer AUS
  • Spannungseingang des Shelly: 24 V DC (Achtung: Nur Shelly-Modelle verwenden, die 24 V DC unterstützen!)
  • Benennt den Shelly am besten nach dem Eingang, also ID4
  • Eco mode: Enable
  • Input/Output settings: Switch / Detached Mode / restore state after power failure
  • Application Type: heating

Test und Kontrolle

  1. Wärmepumpe auf Automatik stellen.
  2. Shelly-Relais deaktivieren → Eingang ID4 offen → Sommer aktiv.
  3. Shelly-Relais aktivieren → Eingang ID4 geschlossen → Automatik wieder aktiv.

Erweiterung um Smart-Grid

Möchte man nun das Ganze um die Smart-Grid Steuerung erweitern, nimmt man am besten dazu einen Shelly Pro3 und baut diesen direkt in die Hutschiene der Wärmepumpen Elektronik.

Mehr Infos zum Smart-Grid der Dimplex Wärmepumpe findest du hier: Dimplex Wärmepumpe Smart-Grid mit Shelly Relais

Ansonsten nutzen wir die folgende Verkabelung:

N1/J5-ID1 --> Shelly O1, N1/J5-ID2 --> Shelly O2,N1 /J5-ID4 --> Shelly O3

X3/G --> Shelly I1, Shelly I2, Shelly I3

Shelly N und L an den Stromkreis der Wärmepumpe.

Sicherheitshinweis

Die Eingänge sind für potenzialfreie Kontakte ausgelegt. Keine externe Spannung auf ID4 legen! Arbeiten an der Wärmepumpensteuerung dürfen nur bei abgeschalteter Spannung erfolgen.

Quellen

  • Dimplex Handbuch pCO5+ (Kapitel Eingänge, ID4 – Sperre Extern)
  • Dimplex SG Ready / WPM-Dokumentation – Flexeingang ID4
