OpenHAB Items über MQTT einbinden
Eine gute Methode Sensoren oder Schalter in openHAB einzubinden ist es dies via MQTT zu machen. Dafür wird zur openHAB Installation noch ein MQTT Broker benötigt. Ich habe bereits Sensoren via EXEC Binding angebunden, nun möchte ich zeigen, wie man diese via MQTT als openHAB Items einbindet. Der Vorteil dieser Methode ist, das man auch ferne Sensoren, die zum Beispiel an einem Raspberry Pi angeschlossen sind, ebenfalls einbinden kann. Hier nun eine Kleine Anleitung wie man den MQTT Broker in openHAB einrichtet und dann via Things an die Sensoren Items kommt.
Vorraussetzungen
- openHAB Installation
- Secure MQTT Broker Installation
- bereits vorhandene MQTT Topics mit Payload, z.B.:
- DHT22 Sensor an einem Raspberry Pi
- BH1750 Sensor an einem Raspberry Pi
- Systemload / CPU Temperatur eines Raspberry Pi
Installation des MQTT Binding

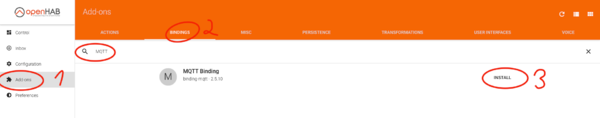

Haben wir alle Vorraussetzungen erfüllt und eine Laufende openHAB Installation und einen MQTT Broker, der bereits mit Topics der Sensoren gefüttert wird, können wir in openHAB das MQTT Binding installieren:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Einrichtung der MQTT Broker Bridge

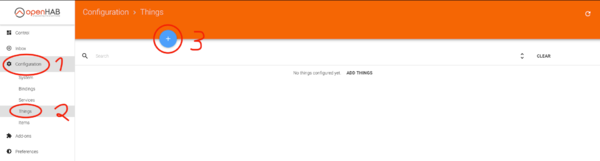

Nun legen wir als erstes ein Thing für die MQTT Broker Bridge an:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

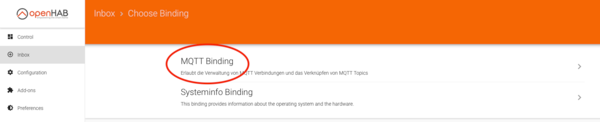

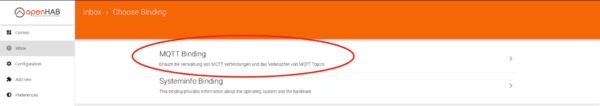

hier wählen wir unser MQTT Binding aus
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

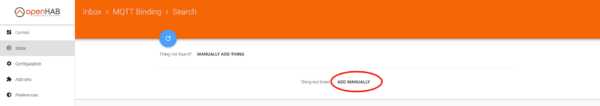

Dann gehen wir auf "add manually"
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

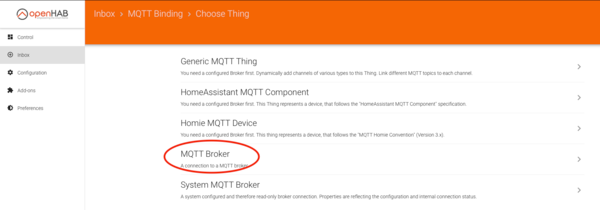

Dann wählen wir den "MQTT Broker" aus
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

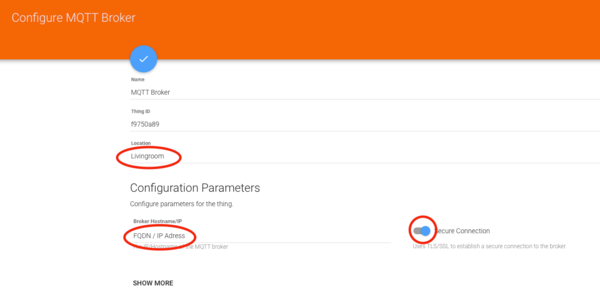

Nun konfigurieren wir den Broker Zugang:
- Name
- Ort
- FQDN oder IP Adresse
- In unserem Fall, da es ein Secure MQTT Broker aktivieren wir die "Secure Connection"
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

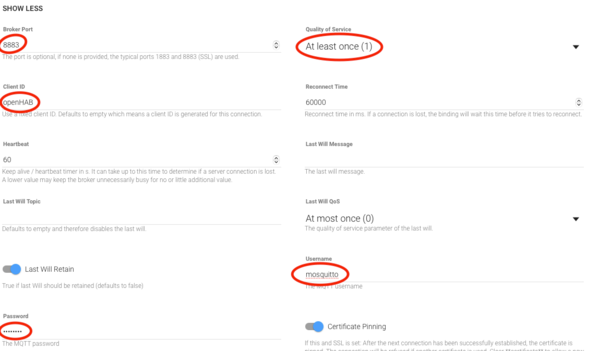

Nun klappen wir via "Show More" die erweiterten Einstellungen aus, da wir hier den Username und das Passwort eingeben können:
- ggf. Port eintragen
- ggf. QoS Level erhöhen
- ClientID falls man keine generierte haben möchte
- Username und Passwort
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

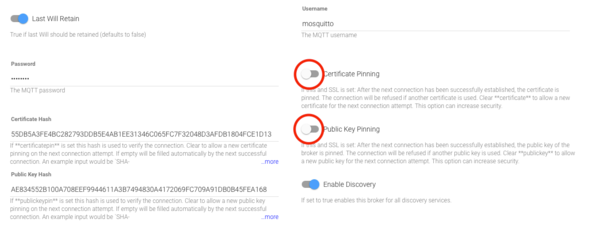

Da ich ein Self Signed Zertifikat habe, musste ich die beiden Pinnings deaktivieren.
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Nun oben mit dem Blau hinterlegten Haken das Ganze abspeichern.
Wenn alles geklappt hat sollte man nun in den Things folgendes sehen:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Einrichtung der MQTT Things / Items
Man kann nun hier beliebig viele MQTT Things anlegen, kann aber einfach eines verwenden und alle Sensoren / Topics hier als eigene Chanels hinterlegen. Der Vorteil, wenn man zum Beispiel über mehrer MQTT Publisher verfügt und für jeden dieser Publisher ein eigenes MQTT Thing anlegt, ist, dass man eine bessere Übersicht bekommt. Ich zeige hier nun wie man ein MQTT Thing samt Chanels anlegt und diesen Chanels dann Items hinzufügt.
MQTT Thing

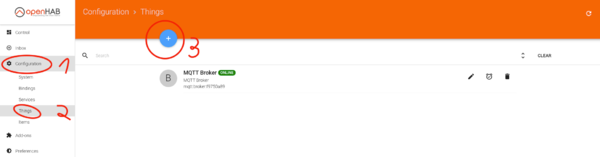

Als erstes legen wir das Thing an:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
wählen das MQTT Binding aus:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
dann wieder "Add Manually"
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

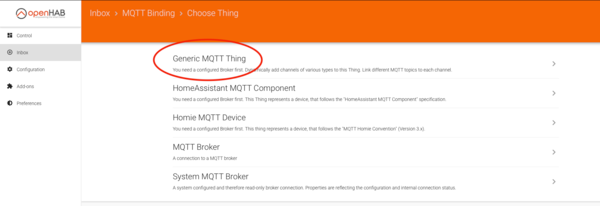

Dann wählen wir das "Generic MQTT Thing" aus
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

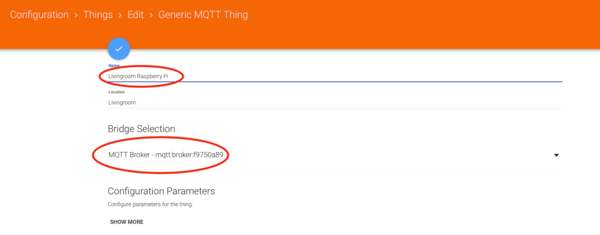

hier wählen wir dann unsere Bridge aus und vergeben falls gewünscht einen Eindeutigen Namen und den Ort.
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Das Ergebnis nach dem Klick auf den blau hinterlegten Haken sollte dann so aussehen:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
MQTT Thing Channels

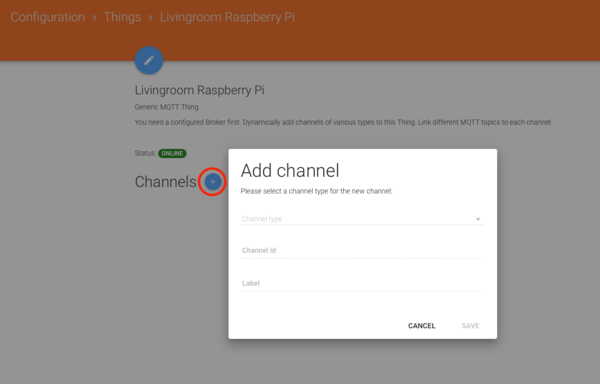

Nun editieren wir unser eben angelegtes MQTT Thing und klicken bei den Channels auf das blau hinterlegte "+"
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

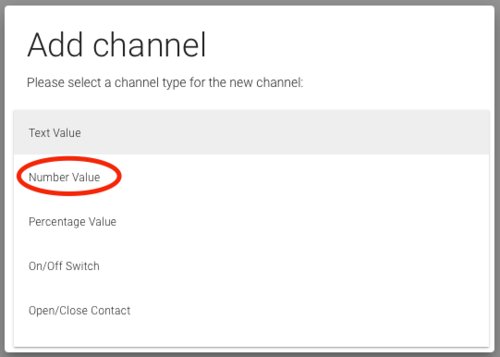

da wir hier nun einen Temperatur Sensor einbinden wollen wählen wir "Number Value"
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

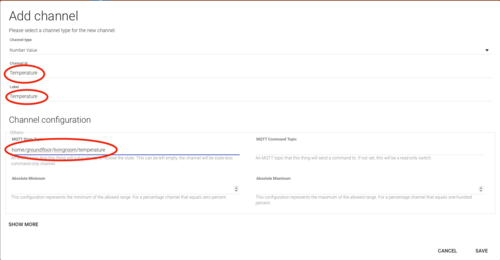

Nun füllen wir das Ganze aus. Wichtig ist das richtige topic hier einzutragen, welches ausgelesen werden soll:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

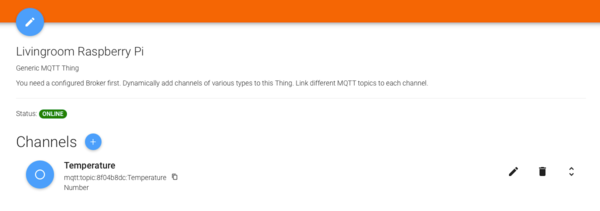

dann speichern wir das Ganze rechts unten mit "save". Das Ergebnis sieht dann so aus:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

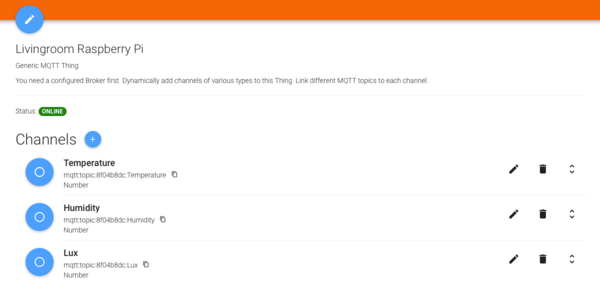

Nun können wir zum Beispiel noch eines für die Luftfeuchtigkeit und die Helligkeit anlegen.
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Nun können den Channels die Items zugewiesen werden.
MQTT Items

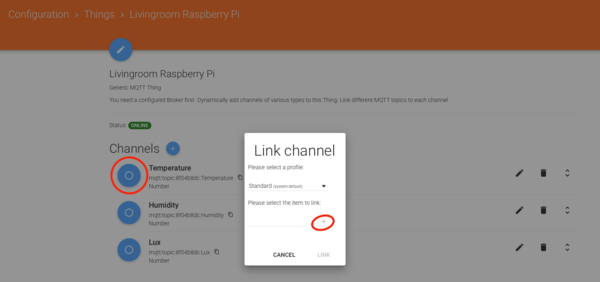

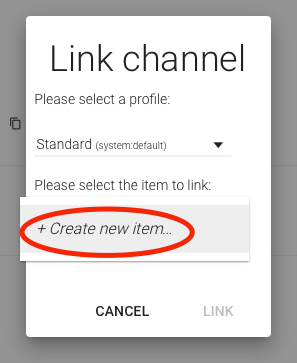

Um ein Item anzulegen klicken wir einfach auf den Runden Kreis neben dem Channel:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

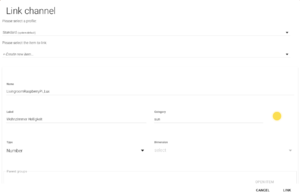

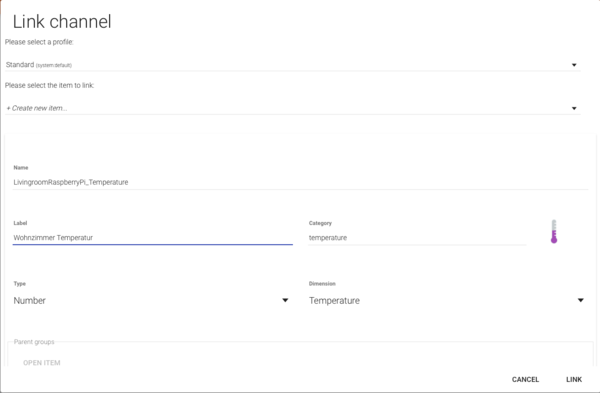

nun erstellen wir ein neues Item:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

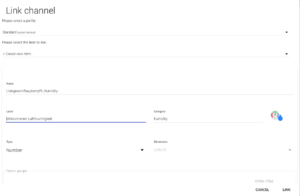

unten Rechts mit Link speichern wir das Ganze ab. Dann wiederholen wir dies mit den anderen Channels:
Fehler beim Erstellen des Vorschaubildes: Datei fehltFehler beim Erstellen des Vorschaubildes: Datei fehlt

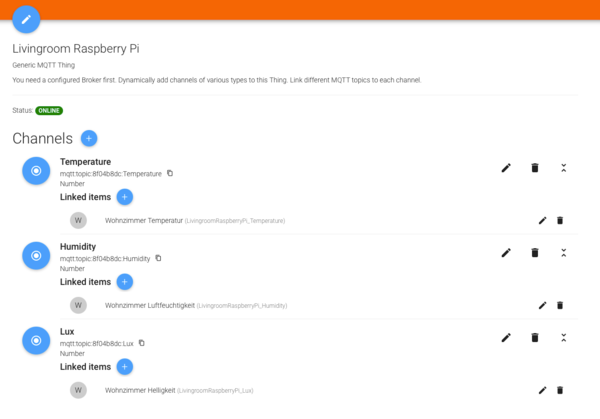

Das Ergebnis wenn man die Channels nun ausklappt sieht so aus:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

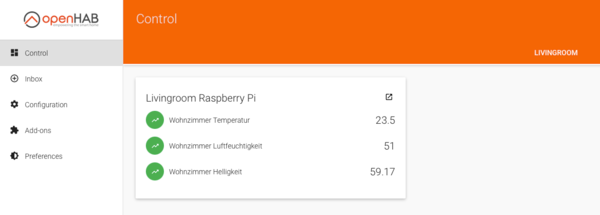

Im Control Center findet man dann die Werte:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
MQTT Schalter

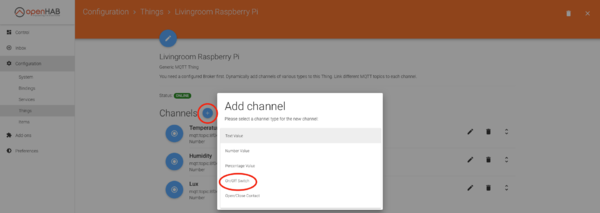

Um einen Schalter als Item einzurichten, der den Status ON und OFF versteht, legt man als erstes einen Channel an:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

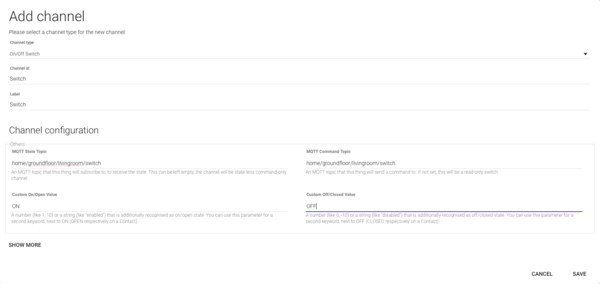

und konfiguriert ihn wie folgt:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

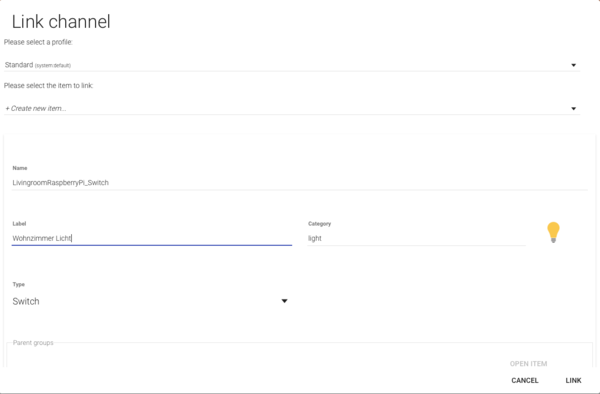

speichert den Channel mit "save" ab und fügt dann dem Channel ein Item hinzu:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt

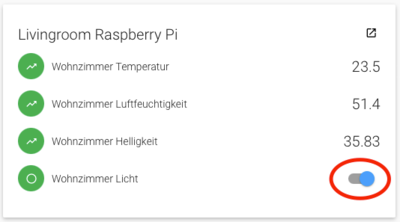

Das Ergebnis kann man dann im Controll Center testen:
Fehler beim Erstellen des Vorschaubildes: Datei fehlt
Wann war das Letzte Update?
Möchte man wissen, wann ein Item sich das letzte Mal aktualisiert hat und ggf. einen Alarm ausführen wenn dies Länger als 45 Minuten her ist, dann hilft euch der Folgende Artikel weiter:
